台灣是全球PCB（印刷電路板）產業龍頭，全球市占約三成，2020年產值突破兆元。面對淨零浪潮，台灣電路板協會（TPCA）早在2023年就發布「台灣PCB產業低碳轉型策略」，以2020年為基準年，喊出2030年減碳30%、2050年淨零的產業目標，並規劃自主節能、再生能源、負碳／碳交易三大主軸。加上碳費2026年首度開徵，低碳轉型已從口號變成排程。但真正的難題，是這件事和產業當紅的成長題材正面對撞。AI伺服器、HPC讓PCB層數、面積與電鍍製程同步翻升，用電越用越兇；產業卻承諾要在2030年把碳砍掉三成、2026年還要開始繳碳費。「成長」與「減碳」同時加速，才是台灣PCB低碳轉型的核心矛盾。本文用查得到的資料，把挑戰與策略講清楚。
本文目錄
一、看懂現況：TPCA的目標與三大主軸
二、獨特切角：成長與減碳的對撞
三、為什麼難？五個真實挑戰
四、延伸研究：碳費、品牌拉力與政策
五、名詞解釋
六、企業與投資人接下來看什麼
七、常見問題 FAQ
八、一句話結論
一、看懂現況：TPCA的目標與三大主軸

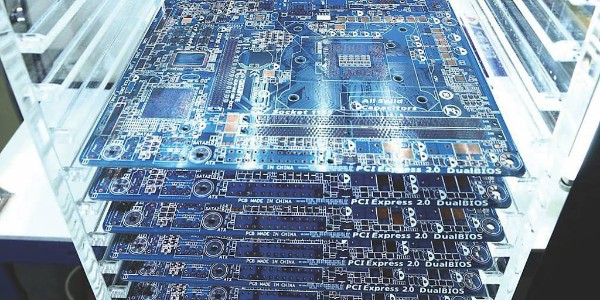

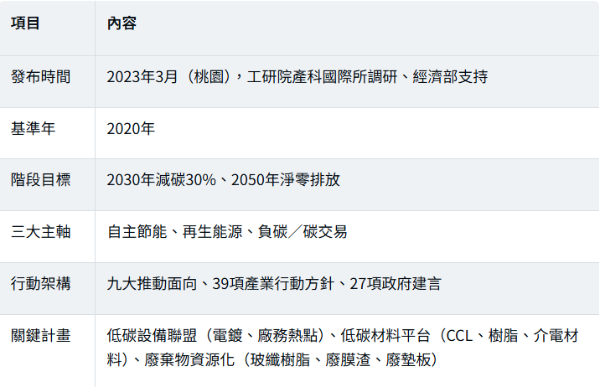

結論先講：台灣PCB的低碳轉型不是各廠各自摸索，而是有一份產業級藍圖。TPCA委由工研院產科國際所調研近一年，於2023年3月發布策略，訂出明確目標與行動方針。
先記一個重點：PCB的碳排大宗不在「燒了什麼」，而在「用了多少電」。它是用電密集產業，碳排以外購電力的間接排放（範疇二）為主，而電鍍與廠務設備是最耗電的熱點。這決定了它的減碳題，本質上是一道「用電」與「綠電」的題。
二、獨特切角：AI帶來的成長，正在和減碳目標對撞
多數討論會把AI題材和ESG題材分開講：一邊是股價、訂單、高階載板；另一邊是節能、綠電、淨零。但放在同一張資產負債表上，兩者其實在搶同一種資源——電。
AI伺服器與HPC推動PCB往更高層數、更大尺寸、更複雜製程走，電鍍、壓合等製程用電隨之上升；產業產值同步放大。這意味著，就算單位產品的碳排下降，總用電與總碳排仍可能因為「量」與「規格」齊漲而不減反增。而TPCA的承諾是以2020為基準、2030年絕對減碳30%。成長越猛，減碳的坡就越陡。
這就是關鍵張力：接到AI大單是好事，但每一片更高階的板子、每一座新擴的廠，都在增加用電基數。台灣PCB要同時做到「產值向上」與「碳排向下」，靠的不會是單點節能，而是綠電供給、製程革新與材料減碳三管齊下——任何一環卡住，2030的目標就會變得吃力。
三、為什麼難？五個真實挑戰
1. 範疇二為主，命脈綁在電網與綠電供給
PCB碳排主要來自外購電力，代表它的減碳高度依賴「電從哪裡來」。當台灣電網仍以火力為主，企業要壓低範疇二，就得大量取得綠電或憑證——但綠電供給有限、且被半導體等用電大戶強力競逐。綠色和平等團體甚至點名部分台灣電子供應商的再生能源目標偏保守，顯示綠電這關並不好過。
2. 碳費上路，大廠開始有「排碳成本」

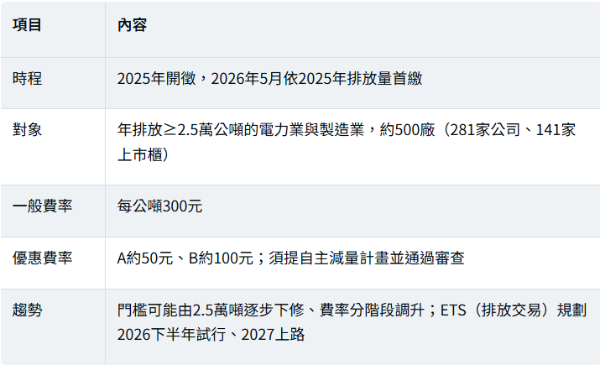

台灣碳費2025年開徵、2026年5月依2025年排放量首度繳費。收費對象是年排放達2.5萬公噸以上的電力業與製造業。部分大型PCB與上游CCL廠屬用電密集，單廠有機會觸及門檻、成為收費對象；要適用較低的優惠費率，還得先提出並通過自主減量計畫。
3. 熱點集中在電鍍與廠務，改造不便宜
工研院盤查指出，電鍍與廠務設備是主要耗電熱點。這也是TPCA「低碳設備聯盟」優先切入之處。但設備汰換、餘熱回收、智慧能源監控都需要資本支出與停線調整，對毛利波動大的PCB廠是一筆實在的投資。
4. 材料端減碳，牽動整條上游
PCB的關鍵材料銅箔基板（CCL）佔比極高、目前難有替代品。要做低碳材料，就得從CCL、樹脂與介電材料著手，把減碳壓力往上游的銅箔、玻纖布、樹脂廠傳導，難度與時間都不小。
5. 產能外移，還要面對當地的碳規則
近年台廠為分散供應鏈，赴泰國、馬來西亞等地設廠。海外新產能一方面推升整體用電，另一方面也要面對當地日趨嚴格的碳中和政策，等於把減碳戰線同步拉到海外。
四、延伸研究：碳費、品牌拉力與政策現況
政策面：國家減碳目標加嚴
台灣NDC 3.0已把階段目標訂為2030年較2005年減28±2%、2032年減32±2%、2035年減38±2%，而製造部門約占全國排放一半。方向明確：製造業的減碳責任只會加重，不會放鬆。
品牌拉力：真正的壓力，往往來自客戶而非關稅
對PCB而言，來自品牌與大客戶的供應鏈要求，比很多人以為的「碳關稅」更直接。以台積電為例，其要求供應商2030年在台生產達RE85、海外達RE100，2035年符合SBTi淨零標準，並以減碳績效作為選商指標、提供供應商減碳補助。身為台積電、蘋果等供應鏈一環的PCB與CCL廠，形同被客戶「綠電化」倒逼。
常見誤解校正：PCB並不是CBAM（歐盟碳邊境調整機制）的直接課徵品項。CBAM目前針對鋼鐵、鋁、水泥、化肥、電力、氫等。PCB受到的減碳壓力，主要來自國內碳費、品牌客戶的供應鏈碳要求，以及自身範疇二電力排放，而非CBAM對PCB成品直接課稅。把PCB說成「被CBAM課碳關稅」，是常見但不精確的說法。
產業已在做的事
TPCA另一份「全球電路板產業淨零碳排趨勢盤點」也盤點了臻鼎、欣興、華通、健鼎與日本旗勝、揖斐電、迅達（TTM）等標竿廠的作為。實務上，業者的減碳工具箱包括：設備汰換與製程節能、餘熱回收、智慧能源監控、導入天然氣與太陽能／氫能等，並逐步把工廠管理拉高到接近半導體等級。方向可歸納為製程「減法」（節能）＋材料「加法」（再生）。

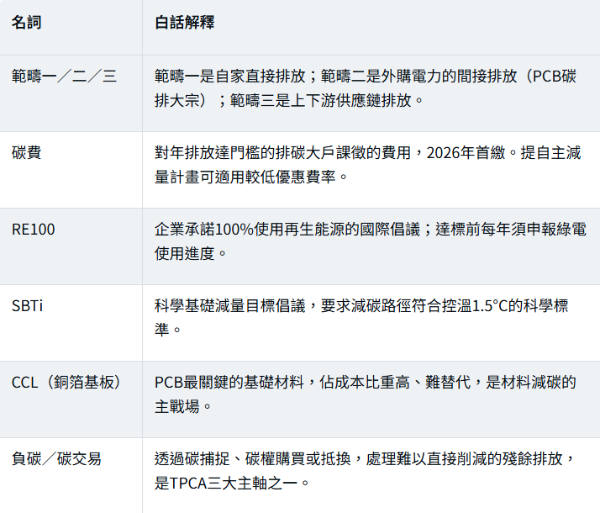

五、名詞解釋

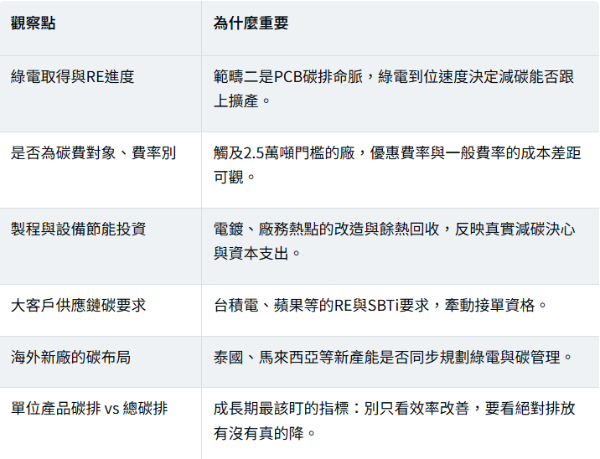

六、企業與投資人接下來看什麼

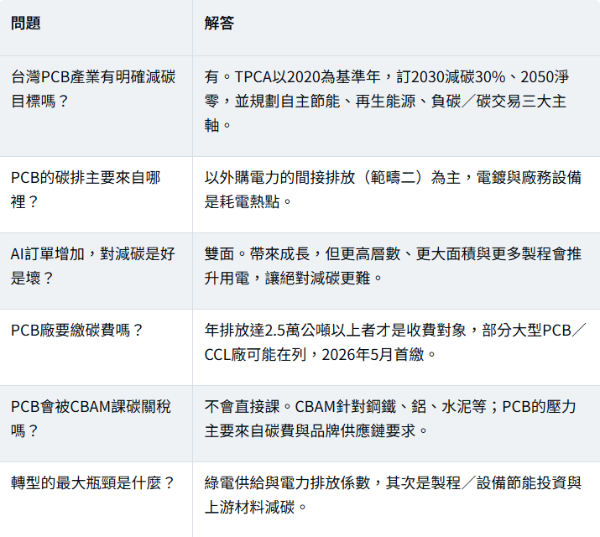

七、常見問題 FAQ
八、一句話結論
台灣PCB的低碳轉型不是ESG口號，而是一道「一邊接AI大單、一邊要在2030砍碳三成、2026開始繳碳費」的生存題——勝負關鍵在綠電、製程與材料能不能同步到位。
詠騰工商觀點：這一輪PCB的競爭力，會從「誰接得到AI訂單」，慢慢加上「誰的每一度電更乾淨、每一片板子碳排更低」。對業者，綠電採購、電鍍與廠務節能、CCL等材料減碳，會逐步變成接單門檻而非加分項；對想擴廠的企業，選址時的電力容量與綠電可得性，重要性不亞於土地與坪數。真正該盯的，不是漂亮的「單位碳排下降」，而是產值成長期裡，絕對排放有沒有真的往下走。
